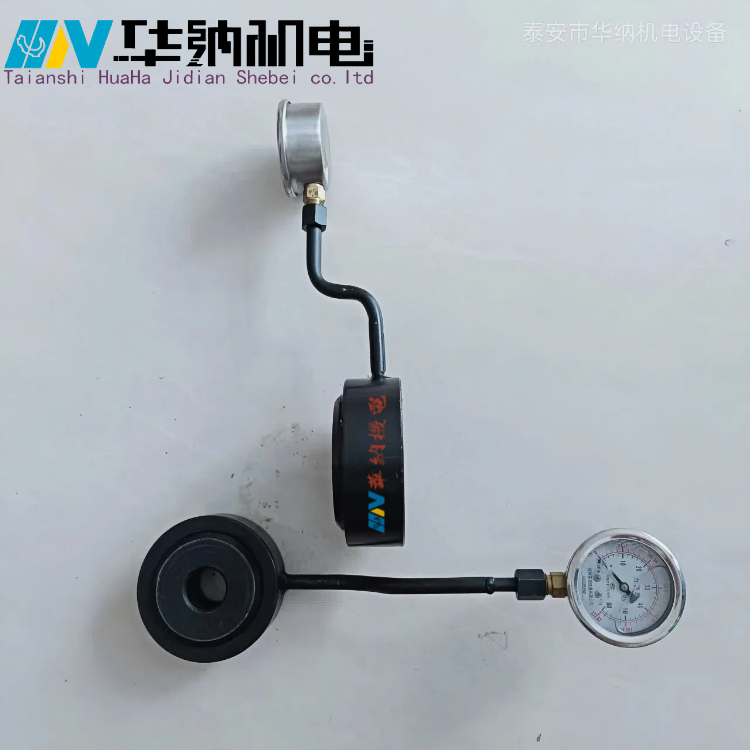

机械式煤矿锚索测力计

泰安华纳机电

煤矿锚索测力计是一种用于测量煤矿锚索受力状况的矿压监测仪器，可实时监测锚索在不同阶段的荷载，以便评估巷道支护的安全性和有效性，为煤矿安全生产提供重要数据支撑。以下是关于它的相关介绍：
结构组成：
传感器：是锚索测力计的核心部件，用于感知锚索的受力情况。常见类型有振弦式传感器、应变式传感器等。振弦式传感器通常由高强度合金钢圆筒以及内置的 3、4 或 6 个高精度振弦式感应元件构成，通过不锈钢护管保护 。应变式传感器则是利用电阻应变片将锚索受力产生的应变转换为电信号变化。
显示装置：
负责呈现锚索受力的测量数值，常见的有指针式和数字式。指针式读数装置一般与传感器机械连接，通过表盘指针指示受力大小，如 MCZ 系列锚索锚杆测力计很多采用的就是指针式，结构简单且维护便捷 。数字式显示装置则是将传感器传输的电信号经变送器转换后，以数字形式直观展示锚索受力数据 。
连接部件：
用于实现传感器与锚索及其他相关部件的稳固连接，包括承载板、加载垫板、锁定螺母等。承载板与锚索托盘相接触，能够将锚索的拉力均匀传递到传感器上，加载垫板和锁定螺母等可保障测力计与锚索连接可靠，确保测量时力传递的准确性。
工作原理：
振弦式原理：当锚索受力时，力会传递到锚索测力计的振弦式传感器上，使得传感器内的钢弦张力发生改变，而钢弦的自振频率与张力存在对应关系，通过测量钢弦的自振频率变化，便能依据事先校准的频率 - 力换算关系，计算出锚索实际所承受的拉力大小。
应变式原理：
锚索在受力产生变形时，会带动传感器上的电阻应变片同步产生形变，应变片的电阻值会因此发生变化，这种电阻变化通过电桥电路转换为电压信号输出，再经后续的信号处理电路对电压信号放大、滤波、转换等处理，最终得到与锚索受力对应的可读取的力值数据 。
性能参数：
以部分常见产品为例，MCZ-300 型号的煤矿锚索测力计，其承压能力为 0-300KN，精度等级可达 2.5 级 。再如 MCZ-500 型，测量范围是 0-500kN，穿孔直径为 φ25mm，精度同样是 2.5 级 。
安装要点 ：
锚索测力计应放置于锚板和锚垫板之间，并且尽量保持锚索测力计、锚板和锚垫板三者同轴。在锚垫板与安装孔存在较大垂直偏差时，可在锚索计与锚垫板之间增设楔形垫板，楔形垫板的角度要与垂直偏差角度一致，同时垫板中间的孔径需与锚垫板相同，且垫板上要开槽，防止楔形垫板在张拉过程中出现滑移。
