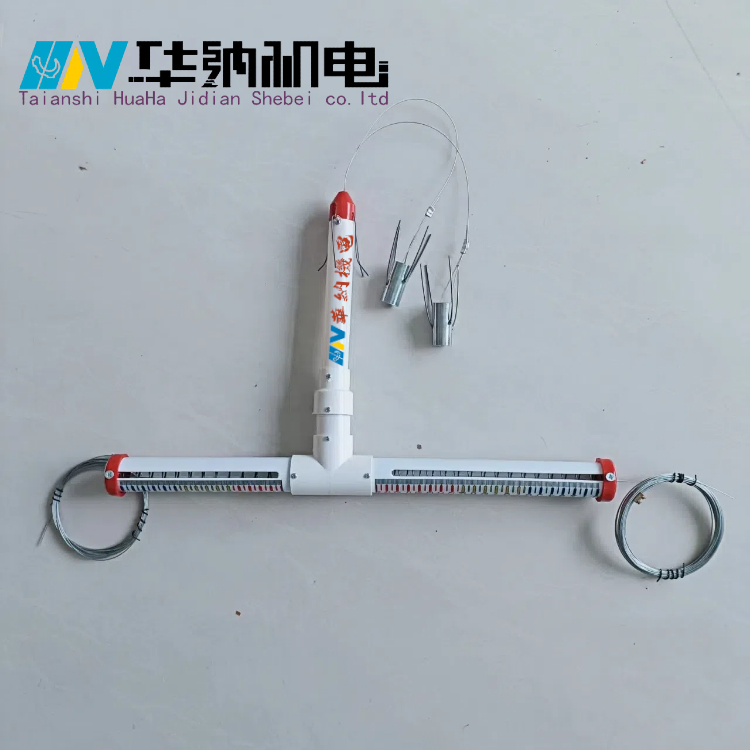

矿用丁字形顶板离层仪安装教程

泰安华纳机电

矿用丁字形顶板离层仪的通常安装步骤如下：

• 确定安装位置并准备工具：一般情况下，锚网带支护的煤巷每 100m、切眼每 50m 需安装一套顶板离层仪，开口 5m 范围内必须安装一套，且安装时距工作面迎头距离不得超过 100m（切眼不得超过 50m），特殊情况时，可安装在顶板上预计最大挠度位置。准备好锚杆钻机、直径 28mm 的合金钢钻头、专用套筒、安装杆等工具 。
• 打孔：用锚杆钻机配合 28mm 钻头垂直于巷道顶板打眼，深度通常根据实际需求确定，例如，可打 8m 深的孔，或者按深基点锚固器需固定在锚索锚固段稳定岩层内（通常为 6m）等相关要求确定具体深度。
• 安装深部基点锚固器：使用安装杆将深部基点锚固器缓缓推送到钻孔的设计深度位置，如 6m 或孔底处，然后抽出安装杆，轻轻手拉一下连接深部基点锚固器的钢丝绳，确认锚固器已牢固卡住 。
• 安装浅部基点锚固器：再用安装杆把浅部基点锚固器推送至既定位置，像锚杆锚固段稳定岩层内（常为 2m）处，抽出安装杆，同样轻拉对应钢丝绳，检查锚固器是否固定好 。
• 安装套筒：将顶板离层仪的套筒上部大概 250mm 长的范围全部推送到钻孔口内，同时要将钢绞线从刻度尺端向下拉，以此来保证两个刻度尺指示环，即游标能够顺畅移动，不会受到任何卡阻，并确认套筒组件已紧密固定在钻孔中。
• 设置初始刻度与固定钢绞线：将两刻度尺，也就是 2m 和 6m 范围对应的初始数据设定到某一值，通常控制在 5mm 至 15mm 范围内，接着使用拉紧螺丝固定好与其相连的钢绞线，截去多余钢绞线，完成后再次确认游标活动不受阻碍。
• 记录信息：记录顶板离层仪的编号、安装的具体日期、所在的巷道位置以及初始读数等相关信息，方便后续进行数据监测与对比。
